一、設備說明：

一臺拋光機有若干工位（拋光機生產廠家可以根據客戶的要求，增減工序位），拋光機工位用伺服電機帶動旋轉，工位均勻分布固定在一個中心轉盤上，轉盤用異步電機配減速機帶動旋轉，周圍有若干機械拋光輪（類似機械手臂），用異步電機帶動拋光輪作上下﹑前后﹑左右的位移，用拋光輪旋轉摩擦拋光體表面來達到拋光的目的。部分拋光體表面為不規則曲面時，需要拋光機工位進行半周來回旋轉。

二、工藝要求：

1、有較大的拋光速率來去除磨工件的損傷層。

2、定位精準（對于不能做全周旋轉的不規則曲面)。

3、穩定的轉速及轉矩（步進電機容易堵轉）。

三、系統構成：

如圖所示，拋光機使用若干套伺服驅動器和伺服電機，伺服電機通過齒輪帶動工位旋轉。控制器選用PLC，PLC發送脈沖控制電機運轉。

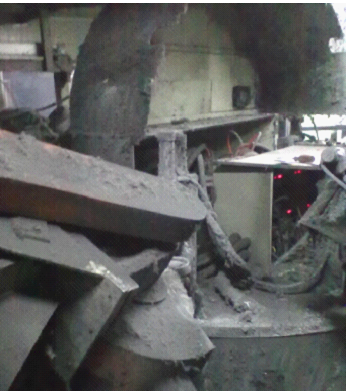

圖1：拋光機正面

圖2：拋光機工位

圖3：伺服驅動器

四、系統工作原理及接線說明：

伺服驅動器工作在位置模式，通過接受PLC的脈沖信號工作，電機的運行方向、運行速度都可以通過PLC進行調節。

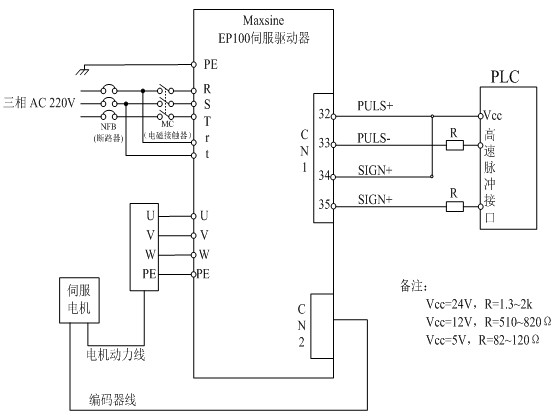

系統原理接線圖：（以EP100為例）

備注：本公司可提供成品編碼器線及動力線（需收取成本費）

五、參數設定：

六、總結

此案例為我公司和國內某著名拋光機生產廠家合作開發的產品，并得到用戶的一致好評。EP100系列交流伺服驅動器是我公司最早投入市場的一個系列產品，經過長期的市場考驗，產品性能穩定可靠，使用簡單。驅動器PCB板在出廠前均做過三防處理，較其他品牌可以在相對惡劣的工況下穩定運行。此案例實踐證明邁信伺服驅動器應用在拋光機行業，在多粉塵、高濕度的工況下（見圖3）正常運行無異常。
